Superieure flexibiliteit Industriële robot met gemiddeld laadvermogen van 30 kg voor handling

Superieure flexibiliteit Industriële robot met gemiddeld laadvermogen van 30 kg voor handling

Details
Maximaal laadvermogen: 12 kg
Maximale reikafstand: 1510 mm
Vrijheidsgraad: 6 assen
Productclassificatie
Bedieningsrobot
Share to
Aanvraag sturen
Beschrijving
Technische Parameters

Productintroductie

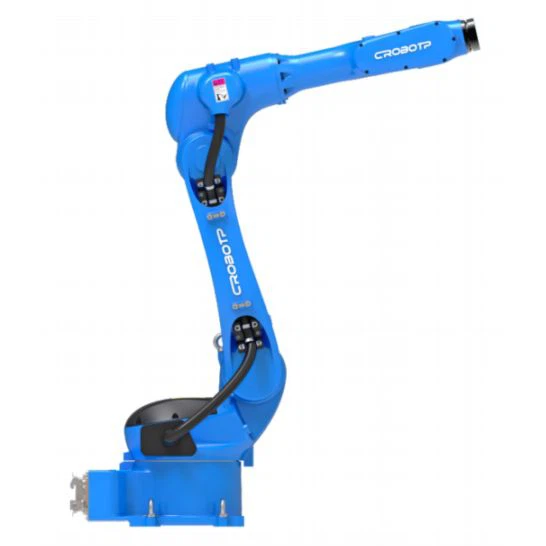

Superieure flexibiliteit, industriële robot van 30 kg voor geautomatiseerde bediening

De CRP-RA15-12 industriële robot met superieure flexibiliteit is ontworpen voor het verwerken van middelzware ladingen op industriële productielijnen. Met een nominaal laadvermogen van 30 kg en een gelede configuratie met zes assen, biedt hij flexibele bewegingen voor het overbrengen van werkstukken tussen machines, montagestations en materiaalopslagruimtes. Het is geschikt voor toepassingen zoals de handling van auto-onderdelen, de assemblage van apparatuur, het laden en lossen van machines en de overdracht van magazijnmateriaal, waardoor repetitieve handlingtaken worden geautomatiseerd en de efficiëntie van de productieworkflow wordt verbeterd.







Voordelen van CRP Superieure flexibiliteit Industriële robot met gemiddeld laadvermogen van 30 kg voor handling



De CRP industriële robot met superieure flexibiliteit en een middelhoog laadvermogen van 30 kg combineert structurele stijfheid, hoge snelheidsprecisie en robuuste bescherming om efficiënte, nauwkeurige en betrouwbare geautomatiseerde oplossingen voor materiaalbehandeling te bieden.

Hoge stijfheid en dynamische belastingsstabiliteit

De robot is gebouwd met een geoptimaliseerd gegoten lichaam met hoge stijfheid en robuuste harmonische verloopstukken en minimaliseert structurele doorbuiging bij maximaal laadvermogen. Deze dynamische stabiliteit elimineert tiptrillingen tijdens snelle acceleratie, vertraging en richtingsveranderingen op hoge snelheid, waardoor zware werkstukken en gevoelige grijpers worden beschermd tegen fysieke schokken tijdens de overdracht.

Compact ontwerp en IP67-bescherming

Een compacte footprint – 20% kleiner dan vergelijkbare modellen – maakt eenvoudige integratie in productielijnen met hoge dichtheid mogelijk. Een IP67-classificatie beschermt tegen stof, koelvloeistof en vocht, waardoor een continue werking in zware gieterij- en lasomgevingen wordt gegarandeerd.

Nauwkeurige beweging en snellere cycli

Dynamische compensatietechnologie zorgt voor een herhaalbaarheid van ±0,05 mm, waardoor nauwkeurige trajecten behouden blijven, zelfs bij excentrische belastingen. Hogesnelheidsmotoren verkorten de cyclustijden met wel 35%, waardoor de totale materiaalverwerkingscapaciteit aanzienlijk wordt verhoogd.

Flexibele gereedschapsintegratie

Gestandaardiseerde J2-J4 montagepunten maken een snelle installatie mogelijk van zware eindeffectoren zoals vacuümzuignappen en magnetische grijpers. J3-assige I/O-poorten en dubbele pneumatische lijnen vereenvoudigen PLC-integratie voor geautomatiseerde pick-and-place-taken.

Geavanceerde botsings- en noodveiligheid

Een onafhankelijke veiligheidsprintplaat met twee circuits activeert in noodgevallen binnen 0,1 seconde het remmen. Geïntegreerde botsingsdetectie beschermt operators, eindeffectoren en omliggende werkstationapparatuur tijdens snel transport.

Anti-interferentie en lange levensduur

Een ingebouwd driefasig lijnfilter isoleert elektromagnetische interferentie voor stabiele communicatie. De belangrijkste componenten zijn getest op een operationele levensduur van 80.000 uur, waardoor duurzaamheid op de lange termijn bij intensief gebruik wordt gegarandeerd.







Technische parameters



Model

CRP-RA15-12

Armvorm

Verticale meerdere verbindingen

Mate van vrijheid

6 axis

Maximaal laadvermogen

12kg

Maximale reis

As1

Montage op de grond/ondersteboven -170 graden ~170 graden, wandmontage -30 graden ~30 graden

As2

-153 graden ~90 graden

As3

-90 graden ~150 graden

As4

-190 graden ~190 graden

As5

-135 graden ~135 graden

As6

-360 graden ~360 graden

Maximale snelheid

As1

235 graden /S

As2

208 graden /S

As3

235 graden /S

As4

376 graden /S

As5

440 graden /S

As6

698 graden /S

Toegestaan ​​koppel

As4

23N.m

As5

23N.m

As6

9.3N.m

Toegestaan ​​traagheidsmoment

As4

0,63 kg.m2

As5

0,63 kg.m2

As6

0,17 kg.m2

Lichaamsgewicht van de robot

160kg

Herhaalde positioneringsnauwkeurigheid

±0,05 mm

Installatiemodus

Grond, ondersteboven montage, wandmontage

Lichaamsinterface

Gereserveerd IO

16Pin

Gereserveerd gas

2*φ8mm

Installatieomgeving

Omgevingstemperatuur

0~45 graden

Relatieve vochtigheid

20%~80%RH (geen condensatie)

Trillingen

Minder dan 0,5G

Anderen

Robotinstallatie moet uit de buurt zijn van: brandbare of bijtende vloeistoffen of gassen, elektrische storingsbronnen

IP-niveau

Lichaam IP54, pols IP67

Voordeel kenmerken

Compacte structuur, hoge snelheid, hoge precisie, hoge uitbreidbaarheid en eenvoudige bediening

Sollicitatie

Laden en lossen, palletiseren, lassen, doseren, spuiten, handling

Configuratie elektrische kast

G9A







Diagram



Installatie-interfacediagram

1

Installatieafmetingen van basis



2

Flensafmetingen



Bewegingsbereikdiagram

1



2







Pas de CRP industriële robot met middelhoog laadvermogen aan voor de afhandeling van uw projecten



We kunnen de belangrijkste configuraties aanpassen zodat ze beter aansluiten bij uw installatieomstandigheden, besturingsvereisten en projectspecificaties.

Lengte interconnectiekabel

De standaard externe verbindingskabel is 5 m, terwijl er opties van 8 m, 10 m en 15 m beschikbaar zijn. Er kunnen ook aangepaste kabellengtes worden geleverd voor verschillende apparatuurindelingen.

Transformator kracht

De ingebouwde transformator is verkrijgbaar in configuraties van 3000 W, 5000 W en 8000 W. Andere transformatorspecificaties zijn op aanvraag leverbaar.

Leer hanger

Kies tussen Teach-hangers Model E en Model C op basis van de robotbediening en programmeerconfiguratie van uw voorkeur.

Leer de lengte van de hangerkabel

Teach-hangerkabels zijn verkrijgbaar in lengtes van 6 m, 8 m, 10 m, 12 m en 15 m. Andere kabellengtes kunnen worden aangepast aan uw installatievereisten.

Systeeminterface

Het systeem kan worden geleverd met een Engelstalige interface met behulp van CRP-schermlabels. Er zijn ook alternatieve Engelstalige interfacelabels beschikbaar voor projecten met specifieke interfacevereisten.

Robotkleur

Standaard kleuropties zijn blauw, telecomgrijs, rood, geel ASD, geel FLK, signaalwit, graspapier en lichtgrijs. Andere kleuren kunnen ook worden aangepast, met een levertijd van 45 dagen.



Bouw uw aangepaste robot







Kwaliteitsbeheer van CRP industriële robots



CRP past kwaliteitscontrole toe tijdens de materiaalinspectie, precisieverificatie, productietests en eindprestatie-evaluatie om een ​​consistente robotkwaliteit vóór levering te behouden.

  • Inkomende materiaalinspectie- Controleert de hardheid, afmetingen, materiaalsamenstelling en uiterlijk van binnenkomende materialen om te verifiëren dat de kerncomponenten voldoen aan de CRP-kwaliteitseisen.
  • Drie-coördinaatinspectie- Inspecteert gietstukken en bewerkte onderdelen van het robotlichaam op vlakheid, verticaliteit, concentriciteit, gatafstand en opening voordat ze in productie gaan.
  • Traceerbaarheid van digitale productie- Maakt gebruik van QR-code-identificatie na dimensionale inspectie om componentgegevens te verbinden met het productieproces voor traceerbaar kwaliteitsbeheer.
  • Kwaliteitscontrole van componenten- Voert een volledige inspectie uit van de belangrijkste robotcomponenten en beheert de kwaliteit van de leverancier om potentiële problemen op batchniveau te identificeren en te traceren.
  • Verouderingstests laden- Voert 24 uur per dag verouderingstests uit bij maximale belasting om de operationele stabiliteit van de robot onder continue belastingsomstandigheden vóór levering te evalueren.
  • Prestatietesten- Test de nauwkeurigheid van de positionering, het geluid, abnormale geluiden en de compatibiliteit van de schakelkast als onderdeel van de uiteindelijke prestatie-evaluatie van de robot.
  • Laatste kwaliteitscontrole- Voert vóór verzending uitgebreide inspecties uit om de prestaties en configuratie van de robot te verifiëren volgens de ordervereisten van de klant.

Deze kwaliteitsmanagementprocessen bieden traceerbare inspecties en tests vanaf de binnenkomende materialen tot de uiteindelijke levering, waardoor consistente prestaties van industriële CRP-robotproducten worden ondersteund.

CRP Industrial Robotics Testing Center







Waarom kiezen voor CRP als uw industriële robotfabrikant?



CRP combineert R&D, productie en technische expertise op het gebied van robotica om industriële automatiseringsprojecten te ondersteunen.

Langdurige ervaring in de sector

CRP ontwikkelt robotbesturingssystemen sinds 2007 en richtte zijn roboticabedrijf op in 2012. De ruim 35.000 m² grote industriële robotbasis omvat R&D en productie van industriële robots, controllers, aandrijf- en besturingssystemen en andere kerncomponenten.

Bewezen technische expertise

CRP heeft meer dan 400 geautoriseerde intellectuele eigendomsrechten, waaronder meer dan 40 patenten op uitvindingen. De technische mogelijkheden omvatten robotbesturing, aandrijfsystemen, intelligente detectie en volledige industriële robotontwikkeling.

Gecontroleerde productie en kwaliteitsbeheer

CRP beheert de belangrijkste productieprocessen voor industriële robots en kerncomponenten binnen zijn productiesysteem. Deze geïntegreerde aanpak ondersteunt consistentie bij de assemblage van robots, de integratie van componenten, het testen en de uiteindelijke levering.

Gevestigde wereldwijde ervaring

CRP heeft wereldwijd meer dan 500 klanten bediend en zijn robots geëxporteerd naar Zuidoost-Azië, India, Pakistan, Turkije, Europa en Latijns-Amerika. De industriële robots worden gebruikt voor handling-, las-, palletiseer-, spuit-, polijst- en slijptoepassingen.







Uitgebreide serviceondersteuning van CRP voor uw robotprojecten



CRP biedt technische en serviceondersteuning, van robotinstallatie en training tot langdurig after-salesonderhoud.

Technische ondersteuning op locatie

CRP biedt assistentie op locatie wanneer technische ondersteuning nodig is tijdens de inzet van de robot.
Ondersteuning op locatie omvat:
• Robotinspectie op locatie
• Installatiebegeleiding
• Ondersteuning bij inbedrijfstelling
• Technische probleemoplossing
• Technische assistentie ter plaatse

Diensten voor robottraining

CRP verzorgt trainingen op basis van de robottoepassing en operationele eisen van de klant.
Training omvat:
• Robotproducttraining
• Robotbedieningstraining
• Programmeertraining
• Onderhoudstraining
• Trainingsondersteuning op locatie

After-sales service op lange termijn

CRP biedt voortdurende ondersteuning nadat de robot is afgeleverd en in gebruik is genomen.
Ondersteuning na verkoop omvat:
• 2 jaar robotgarantie
• Reparatieondersteuning tot 5 jaar na stopzetting van het product
• Vervangingsondersteuning gedurende maximaal 10 jaar
• Beschikbaarheid van reserveonderdelen



Bespreek uw project







Veelgestelde vragen



Vraag: Hoe kan de CRP-RA15-12 worden geïntegreerd in een bestaande productielijn?

A: De CRP-RA15-12 kan worden geconfigureerd voor materiaaloverdracht tussen machines, transportbanden, armaturen en montagestations. Bij de integratieplanning moet rekening worden gehouden met het bereik van de robot, de overdrachtspaden van werkstukken, de eisen aan de eindeffector en de communicatie met de PLC of andere besturingsapparatuur van de lijn.

Vraag: Waar moeten kopers rekening mee houden bij het selecteren van een grijper voor de CRP-RA15-12?

A: De keuze van de grijper hangt af van het gewicht, de afmetingen, de vorm, de toestand van het oppervlak en de grijppunten van het werkstuk. De totale belasting van de eindeffector moet binnen het nominale laadvermogen van de robot blijven, inclusief eventuele adapters en gemonteerd gereedschap. Vacuümgrijpers zijn geschikt voor compatibele oppervlakken, terwijl magnetische grijpers een optie zijn voor geschikte ferro-werkstukken.

Vraag: Kunnen de CRP-RA15-12 verschillende werkstukken op dezelfde productielijn verwerken?

A: Ja, het kan worden geconfigureerd voor verschillende handlingtaken via geschikte eindeffectoren, geprogrammeerde bewegingspaden en werkstukpositioneringsopstellingen. Voor de productie van gemengde producten moeten kopers de vereisten voor het wisselen van de grijper, de compatibiliteit van de armatuur en de behoefte aan afzonderlijke robotprogramma's evalueren.

Vraag: Welke informatie moet worden verstrekt bij het aanvragen van een offerte voor de CRP-RA15-12?

A: Geef de afmetingen en het gewicht van het werkstuk op, de vereiste overdrachtsafstand, oppak- en plaatsingsposities, beoogde cyclustijd, type eindeffector en beschikbare installatieruimte. Details van de bestaande PLC, communicatie-interfaces en vereiste kabels of pneumatische verbindingen helpen CRP ook om de configuratie te beoordelen en een nauwkeurigere offerte op te stellen.

Vraag: Wat moet er worden voorbereid voordat u de CRP-RA15-12 installeert?

A: Zorg voor een geschikte montagefundament, de vereiste elektrische voeding, aansluitingen voor het besturingssysteem en eventuele pneumatische voeding die nodig is voor de eindeffector. Kopers moeten vóór de installatie en inbedrijfstelling ook het werkbereik, de kabelgeleiding, de veiligheidsvoorzieningen en de toegang voor onderhoud van de robot plannen.
